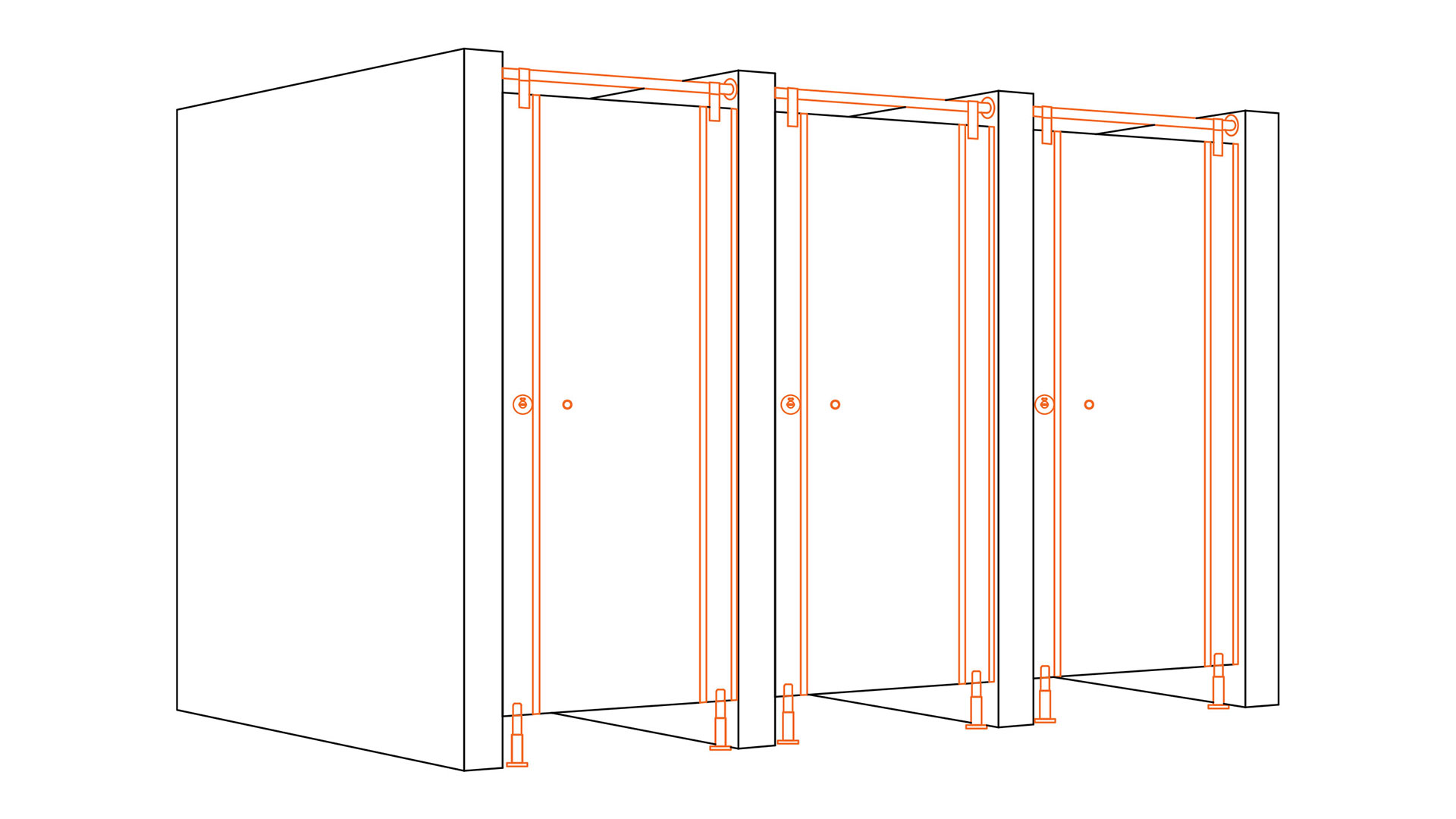

MODEL İDA KAPI SİSTEMLERİ

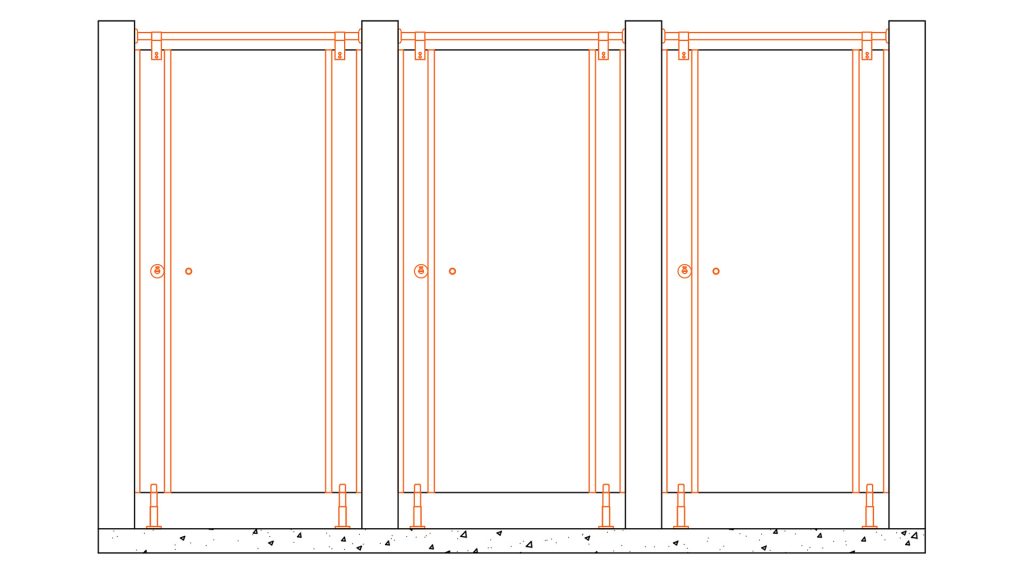

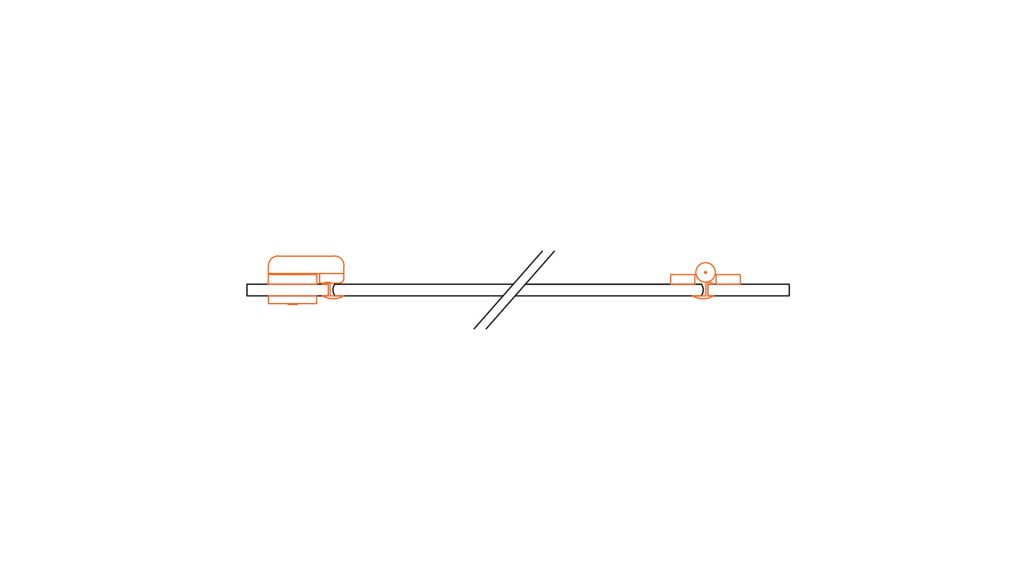

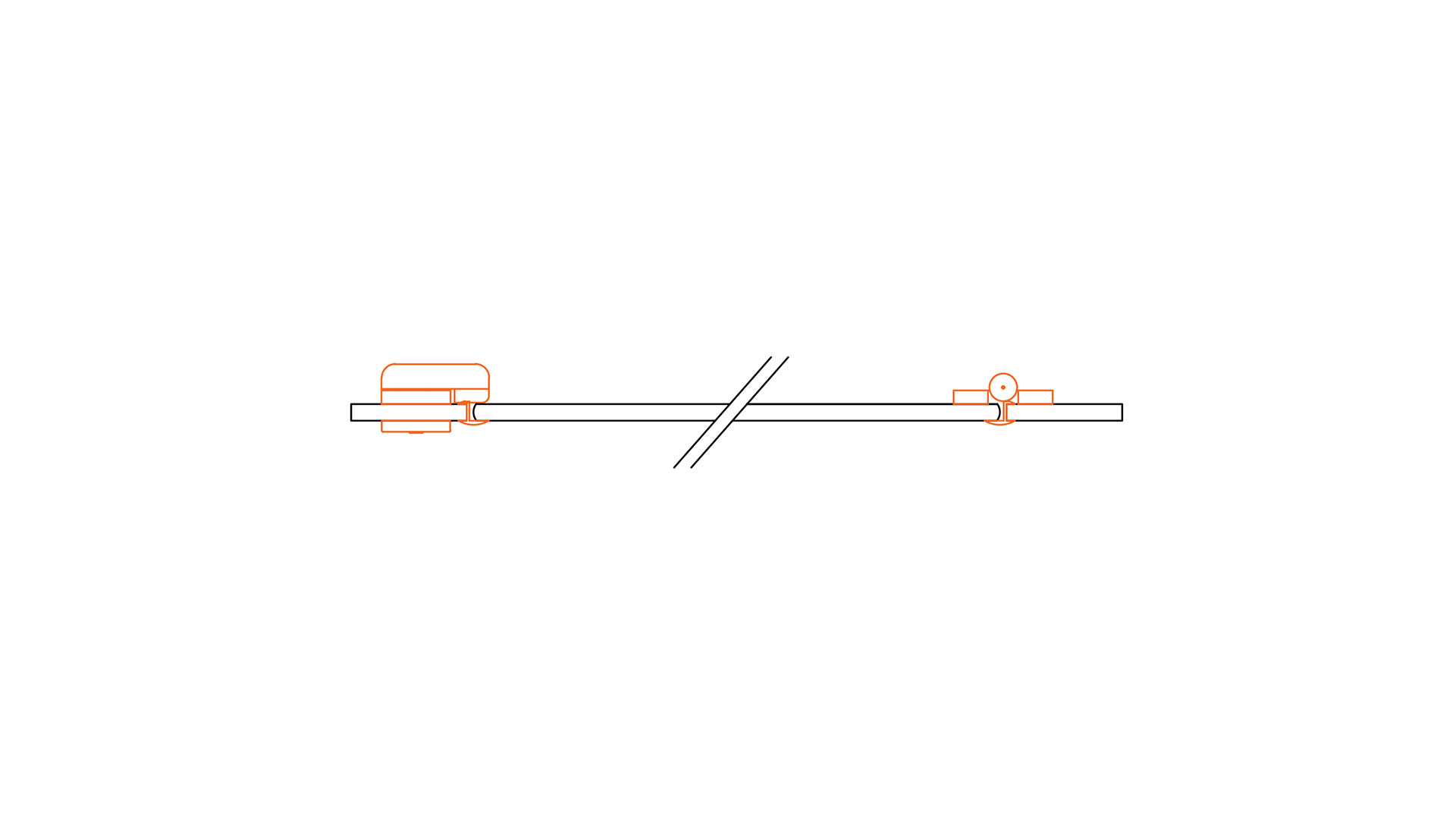

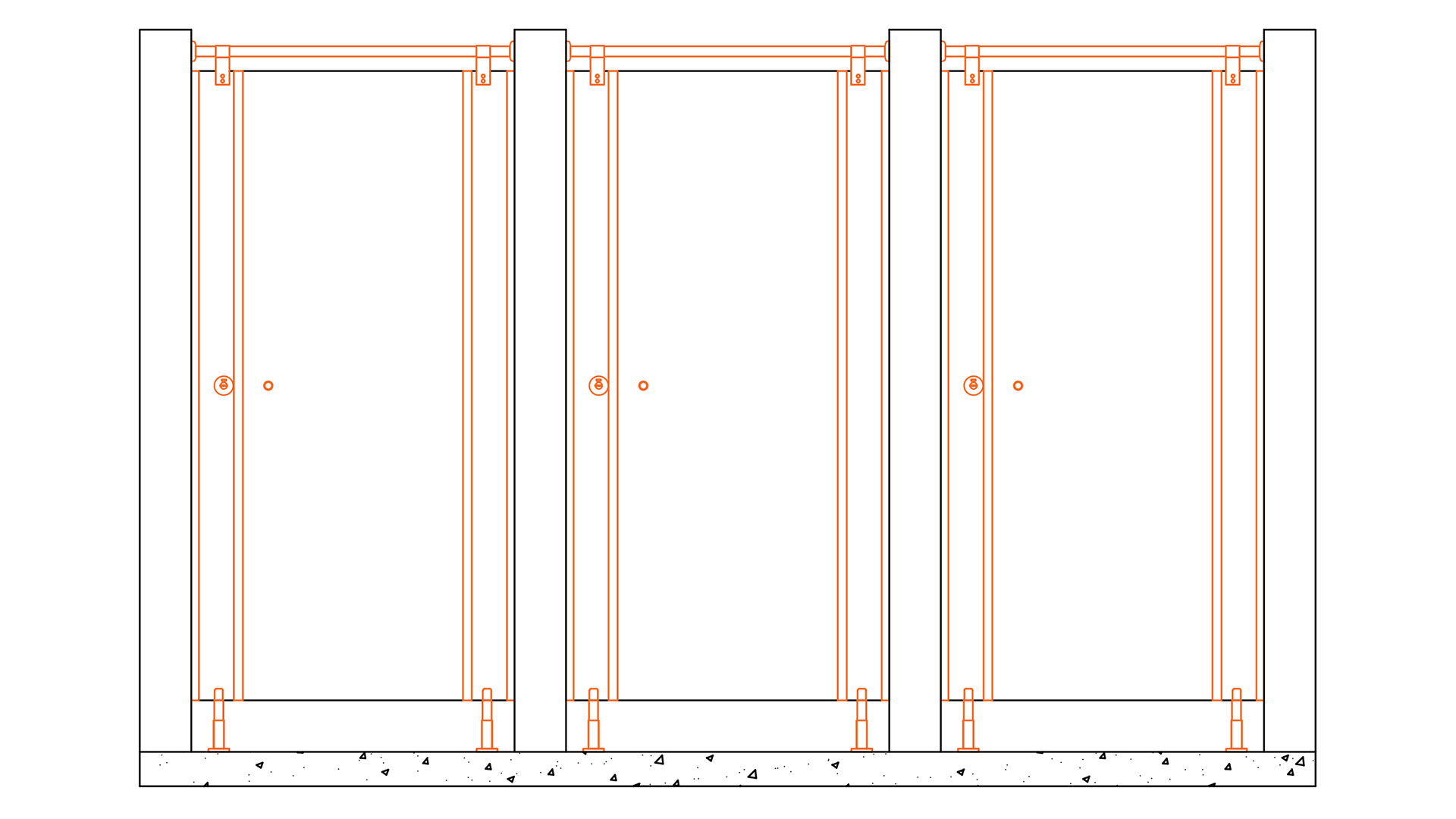

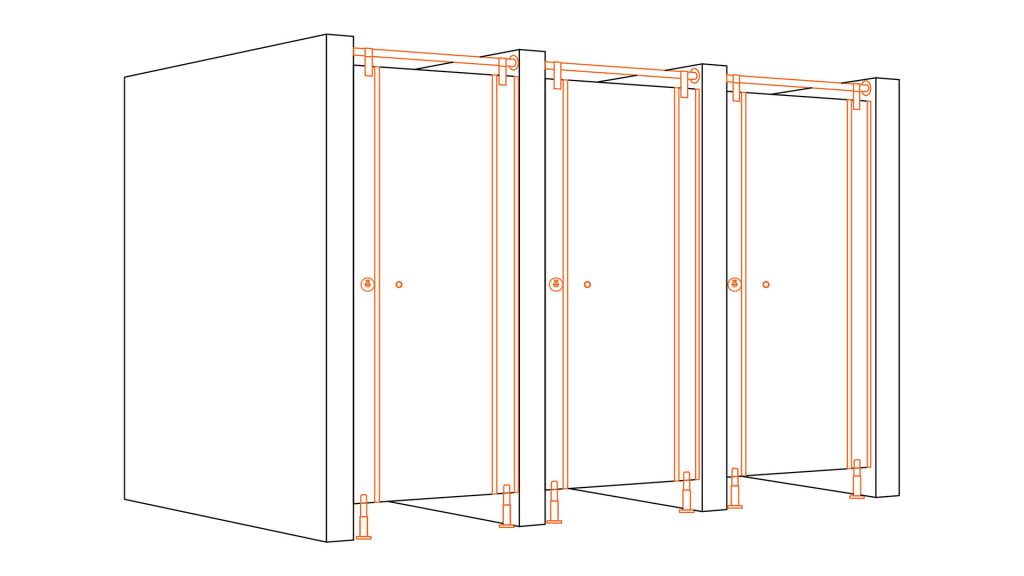

Kapı detayı olarak biryüz sistem olup kapı ve paneller aynı doğru üzerindedir. Kapı bini profillerinin arasında çalışır ve profillerin üzerine kapanır.

Standart kapılarda; kapı geçiş boşluğu 64 cm, kapı panelinin genişliği 66 cm, yüksekliği ise 183 cm dir. Kapı sağdaki ve soldaki bini profillerinin üzerine kapanmaktadır. Kapı panelinden kaynaklanan fazlalık metraj çıkmaz. Kapıların; panel yüksekliği 183 cm + ayak + başlık olup bitmiş kapı yüksekliği 202 cm - 207 cm arasında değişir. Minimum duvar yüksekliğinin 210 cm olması gerekir.

Kapı genişliği her ne olursa olsun sağ ve sol duvar panellerine birer tane olmak üzere toplam 2 adet ayak kullanılmaya özen gösterilir. Bu ayaklar kapının sağındaki ve solundaki panellere montaj yapılır.

Large kabinlerde; Standart kapı geçiş boşluğu 64 cm, kapı panelinin genişliği 66 cm, yüksekliği ise 210 cm dir. Kapı sağdaki ve soldaki bini profillerinin üzerine kapanmaktadır. Kapı panelinden kaynaklanan fazlalık metraj çıkmaz. Kapıların; panel yüksekliği 210 cm + ayak + başlık olup bitmiş kapı yüksekliği 229 cm - 234 cm arasında değişir. Minumun duvar yüksekliğinin 240 cm olması gerekir. Kapı genişliği her ne olursa olsun sağ ve sol duvar panellerine birer tane olmak üzere toplam 2 adet ayak kullanılmaya özen gösterilir. Bu ayaklar kapının sağındaki ve solundaki panellere montaj yapılır.

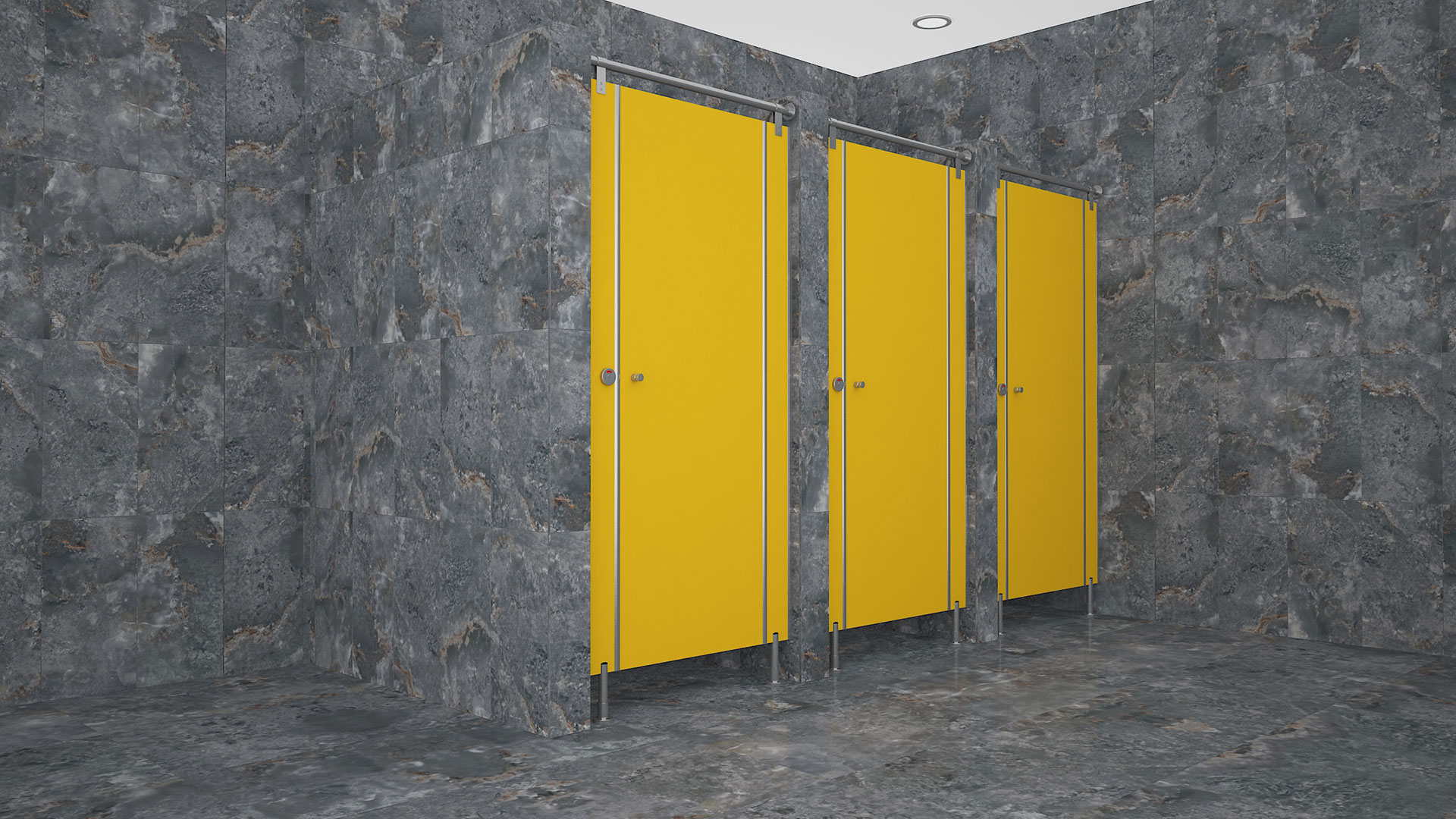

Daha çok firmaların Genel merkezleri, AVM, fabrika ve umuma açık olan sert kullanımın fazla olduğu yerler için uygun bir modeldir. Dayanıklılık ve estetiği ile ön plana çıkarır. Plakalar CGS - CGF EN 438 - 4 grubundadır.

Paneller; 12 mm compact laminattır. Her iki yüzeyi de dekorlu olup suya ve neme karşı yüzde yüz dirençlidir. Çizilme ve kırılmaya karşı son derece dayanıklıdır. Yangın geciktirici özelliğe sahiptir. Hijyen yüzeylere sahiptir, bakteri barındırmaz. Panellerin 12 mm CDF ( Compact Density Fibreboard ) olarakta kullanılması halinde yine çift yüzey dekorlu olacaktır. Su ve neme karşı yeterince direnç göstermeyip zamanla su ve nemden etkilenerek paneller şişebilmektedir. Suyun ve yoğun nemin olduğu yerlerde önerilmemektedir. Çizilme ve kırılmaya karşı dayanıklıdır. Hijyen yüzeylere sahip olup, bakteri barındırmayan, yangın geciktirici özelliğe sahiptir.

TEKNİK DETAYLAR

Ürün detaylarını, teknik çizimlerini indirebilirsiniz.

Autocad Projesi

Şartname

PDF Katalog

Shop Drawing

AKSESUARLAR

KİLİT
Paslanmaz malzemeden üretilmiştir. Parlak paslamaz rengindedir. Kilit panoya monte edilir ve kilit karşılığı yoktur. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Antibakteriyeldir. Mandallı kilit üzerindeki renkli mekanizma ile kabinin dolu veya boş olup olmadığını gösteren göstergeye sahiptir. Acil durumlarda dışarıdan müdahale edilebilir. Tüm bağlantı vidaları paslanmazdır.

KİLİT

Paslanmaz malzemeden üretilmiştir. Parlak paslamaz rengindedir. Kilit panoya monte edilir ve kilit karşılığı yoktur. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Antibakteriyeldir. Mandallı kilit üzerindeki renkli mekanizma ile kabinin dolu veya boş olup olmadığını gösteren göstergeye sahiptir. Acil durumlarda dışarıdan müdahale edilebilir. Tüm bağlantı vidaları paslanmazdır.

MENTEŞE
Paslamaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kapı ile Duvar ve Orta panellere monte edilir. Bir yüz Sistem Menteşesi olarakta adlandırılır. Kapının sağ ve soldaki profillerin üzerine kapanacak şekilde geliştirilmiştir. 12 mm compact laminat, 12 mm CDF paneller ile 18 mm diğer panellerle birlikte wc kabinlerinde kullanılmak üzere tasarlanmıştır. Gövde içindeki milde bulunan plastik sayesinde kapının kendiliğinden kapanma özelliğine sahip olup, istenirse kapının istenilen açıklıkta kalması sağlanabilir. Tüm bağlantı vidaları paslanmazdır.

MENTEŞE

Paslamaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kapı ile Duvar ve Orta panellere monte edilir. Bir yüz Sistem Menteşesi olarakta adlandırılır. Kapının sağ ve soldaki profillerin üzerine kapanacak şekilde geliştirilmiştir. 12 mm compact laminat, 12 mm CDF paneller ile 18 mm diğer panellerle birlikte wc kabinlerinde kullanılmak üzere tasarlanmıştır. Gövde içindeki milde bulunan plastik sayesinde kapının kendiliğinden kapanma özelliğine sahip olup, istenirse kapının istenilen açıklıkta kalması sağlanabilir. Tüm bağlantı vidaları paslanmazdır.

15 cm AYAK
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Bölme paneline, Duvar ve Orta panellerinden birine monte edilir. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Kabinlerin yerden 15 cm yükseklikte montaj yapılmasını sağlar. Ayaklar ayarlanabilir olup yerin eğim durumuna uyum sağlar. Antibakteriyeldir. Zemine Paslanmaz vida malzeme ile en az iki noktadan bağlanır. Tüm bağlantı vidaları paslanmazdır.

15 cm AYAK

Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Bölme paneline, Duvar ve Orta panellerinden birine monte edilir. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Kabinlerin yerden 15 cm yükseklikte montaj yapılmasını sağlar. Ayaklar ayarlanabilir olup yerin eğim durumuna uyum sağlar. Antibakteriyeldir. Zemine Paslanmaz vida malzeme ile en az iki noktadan bağlanır. Tüm bağlantı vidaları paslanmazdır.

10 cm AYAK
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Bölme paneline, Duvar ve Orta panellerinden birine monte edilir. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Kabinlerin yerden 10 cm yükseklikte montaj yapılmasını sağlar. Ayaklar ayarlanabilir olup yerin eğim durumuna uyum sağlar. Antibakteriyeldir. Zemine Paslanmaz vida malzeme ile en az iki noktadan bağlanır. Tüm bağlantı vidaları paslanmazdır.

10 cm AYAK

Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Bölme paneline, Duvar ve Orta panellerinden birine monte edilir. 12 mm compact laminat, 12 mm CDF paneller ve 18 mm diğer paneller ile wc kabinlerinde kullanılmak üzere tasarlanmıştır. Kabinlerin yerden 10 cm yükseklikte montaj yapılmasını sağlar. Ayaklar ayarlanabilir olup yerin eğim durumuna uyum sağlar. Antibakteriyeldir. Zemine Paslanmaz vida malzeme ile en az iki noktadan bağlanır. Tüm bağlantı vidaları paslanmazdır.

ASKI-STOP
Paslanmaz malzemeden üretilmiş olup, eğilmeye karşı son derece dirençlidir. Alttaki kanca askı görevini, üstteki kanca ise hem askı hem de stop görevini üstlenmiştir. Kancanın ucundaki plastik malzeme ise kapının çarpma esnasında, çarpmanın etkisini yumuşatma ve azaltmasını sağlar. Tüm bağlantı vidaları paslanmazdır.

TUTAMAK
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kapının hem içine hem dışına montaj edilebileceği gibi sadece kapının dışına da montaj yapılabilir.

U PROFİLİ
Alüminyum malzemeden üretilmiştir. Parlak eloksal rengindedir. Kabinlerde bölme paneli ile duvar arasında ve bölme paneli ile orta panel arasında kullanılmaktadır. Profilin et kalınlığı 1 mm – 1,2 mm kalınlığındadır.

KAPI BİNİ PROFİLİ
Alüminyum malzemeden üretilmiştir. Parlak eloksal rengindedir. Kapının her iki tarafıda bulunan panellere monte edilir. Kapı her kapadığında profillerin üstüne basar. Profilin et kalınlığı 1 mm – 1,2 mm kalınlığındadır.

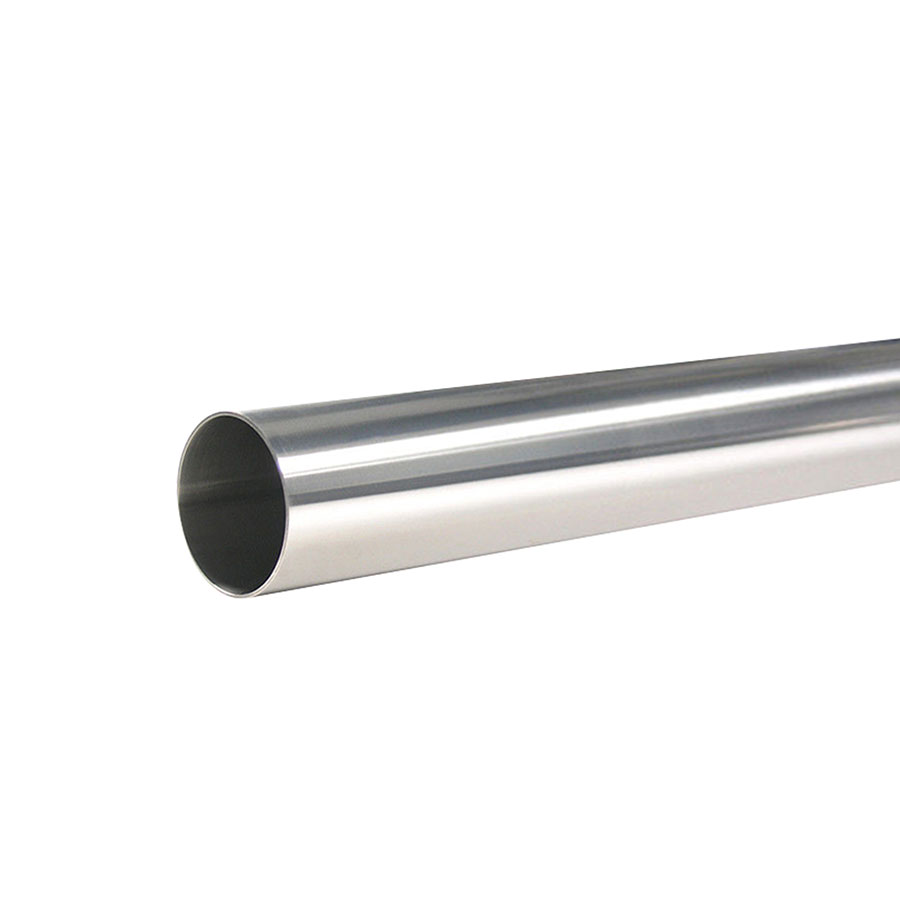

PASLANMAZ BORU
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kabinlerin en üst kısmına ve duvar olmayan kabinlerin yan taraflarına, üsten montaj edilir. Aradaki bölme panellerinin üzerine başlık montajı uygun değildir. Profilin et kalınlığı 1 mm – 1,2 mm kalınlığındadır.

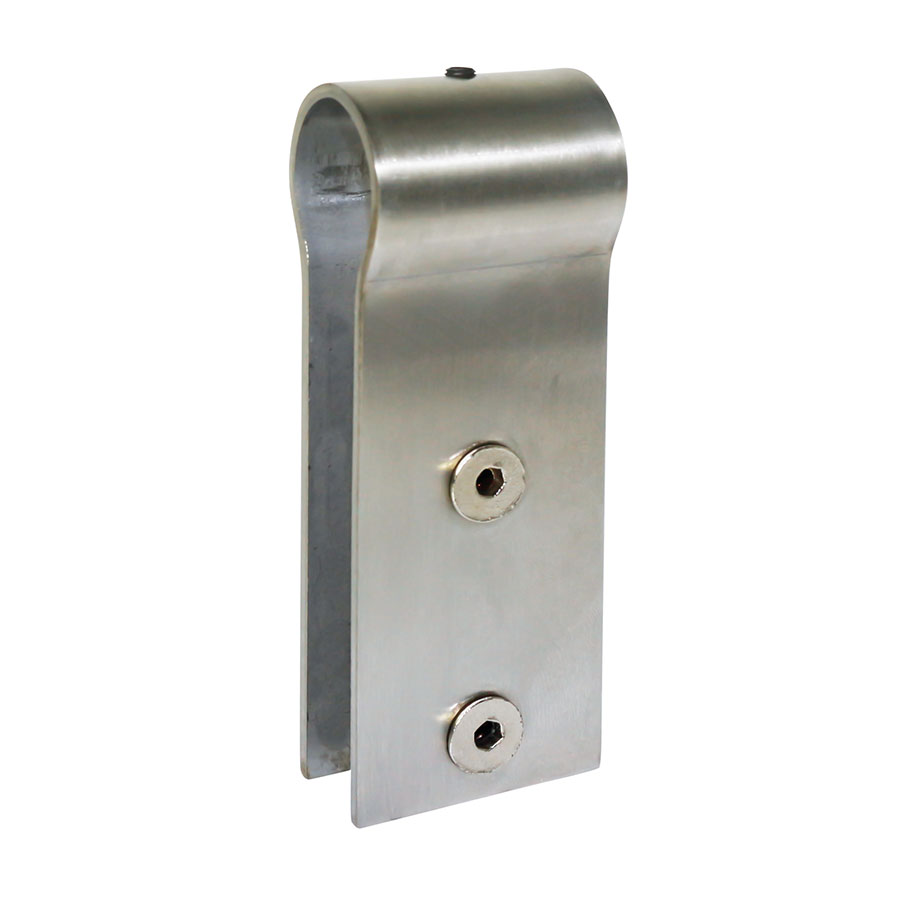

MAŞA
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kabinlerde bölme paneli, Orta pano ve duvar panosunda kullanılır. Profilin et kalınlığı 1 mm – 1,5 mm kalınlığındadır.

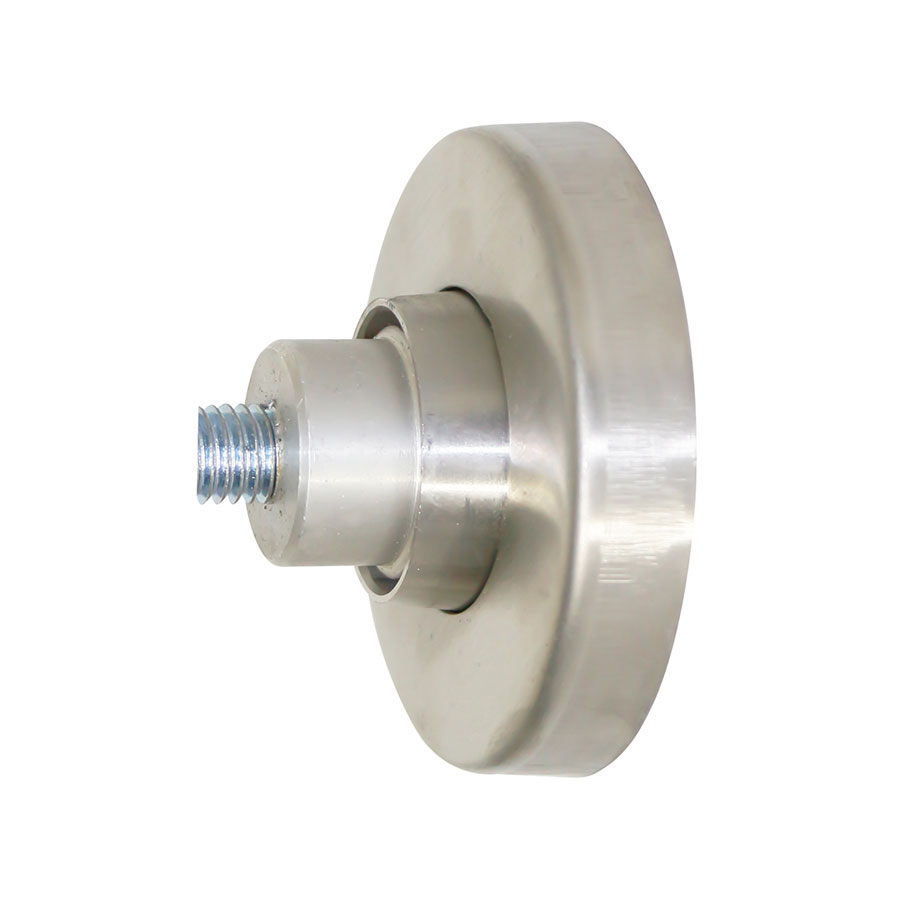

BORU FLANŞ
Paslanmaz malzemeden üretilmiştir. Parlak paslanmaz rengindedir. Kabinlerde boru başlığın duvara montaj yapıldığı yerde kullanılır. Paslanmazın et kalınlığı 0,8 mm – 1 mm kalınlığındadır.
